Freecad : Pliage de tôle
Introduction
Freecad propose un atelier qui permet de faire des plis dans des matériaux minces.
J’ai essayé de m’initier avec des tutos. Je les ai trouvé très compliqués et anti, pédagogique. Je vous livre donc ici le fruit de mes expériences de newbee . On va se donner différents problèmes à résoudre.
Mise en place de l’atelier de pliage
M Outils > gestionnaire des extensions > sheet metal workbench.
Dans la liste des ateliers il s’appelle Tôle !
Premier outil
Démarrez un nouveau dessin.
Choisissez directement l’atelier Tôle.
Remarque d’ordre général : Quand vous changez une valeur de dimension, cliquez sur une autre valeur pour la valider (ou sur Tab) ça vous évitera de valider votre tâche prématurément.
Prenez le premier outil, avant l’icône de sketch et voyez type de forme.
- Plat vous donne une simple plaque rectangulaire. Un bon début pour d’autres choses plus ou moins compliquées. Donnez les dimensions. Le truc bizarre en dessous vous donne la possibilité de placer votre tôle par rapport à l’origine. Essayez ! N’oubliez pas la coche pour intégrer un nouveau corps. OK.
- Forme en L. Ne vous posera pas de problème. Évitez le rayon de courbure nul ; mettez 0,1 mm (ou moins, juste pas zéro) à la place. C’est une remarque générale dans cet atelier. N’oubliez pas OK.
- Forme en U. Ça va tout seul ! OK
- Forme de baignoire. On obtient une boîte, mais perso je n’aime pas les angles. La baignoire va fuir à tous les coups ! C’est pire en ne cochant pas remplir les espaces. Mais, bon, ce n’est qu’un dessin. Voyez ce qui se passe en augmentant le rayon de courbure.
- Boîte et chapeau. Je vous laisse découvrir...
Ajout de rebords
On va faire une boite de 80 x 60 x 30 de haut avec des parois de 3mm d’épaisseur. Dimensions extérieures en mm.
Passez à l’atelier Tôle .
Avec le premier outil faites une plaque de 80 x 60 mm ,épaisseur 3mm.
Mettez le point de base où vous voulez. Je suggère en bas à gauche. OK
Sélectionnez une arête bien visible

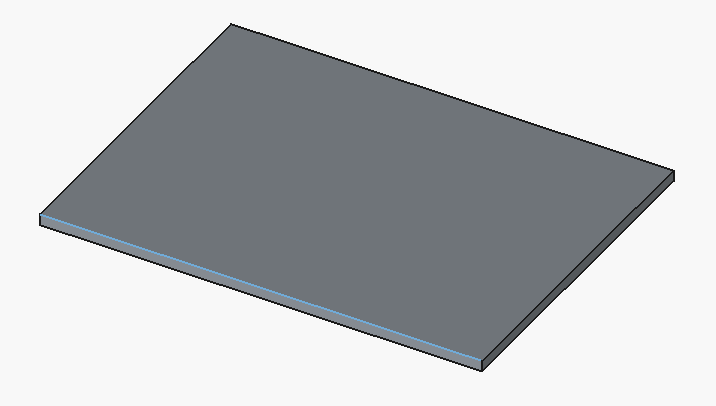

(figure1). sélectionAvantRebord
Clic sur l’outil créer un rebord (4e icône). Donnez 30 pour la longueur, et 0,1 pour le rayon (radius) et à l’intérieur. > OK.
Sélectionnez les 3 autres arêtes du fond et faites de même à chaque fois.

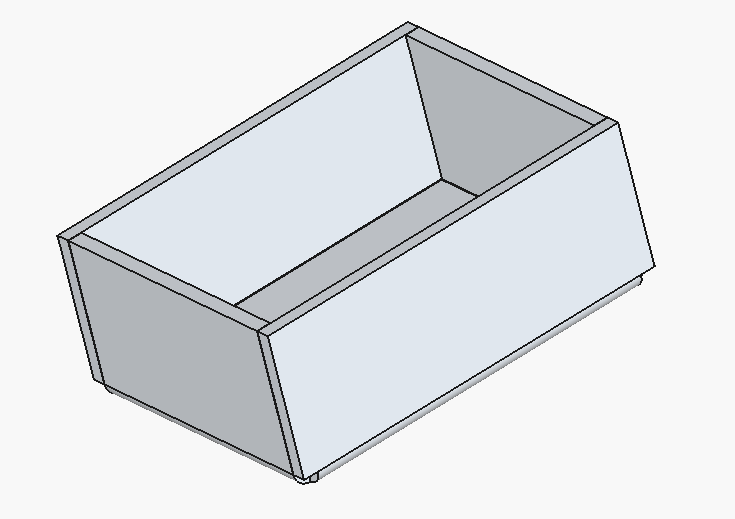

fig 2 4rebords
Enregistez.
Faire des plis où on veut
Je vous propose un petit exercice sans autre intérêt que pédagogique.
On démarre avec part design. On crée un corps puis un sketch dans le plan XY.
On reproduit le dessin de la figure 3 .

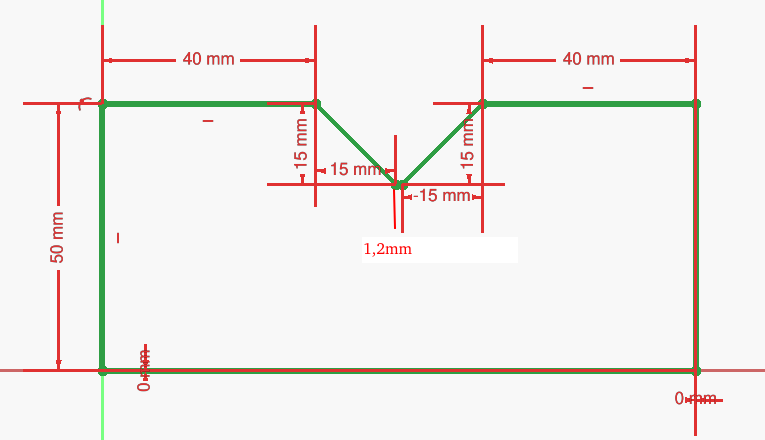

fig 3 esquisse
Attention à ne pas oublier le petit segment de 1,2mm. On ferme le sketcher, puis on extrude à 1mm d’épaisseur.
On passe à l’atelier Tôle.
On sélectionne la face supérieure de la tôle et on lance un sketch. On trace un trait horizontal à la hauteur indiquée dans la figure 4. Si vous le faites plus bas, vous ne pourrez pas faire le second pli.

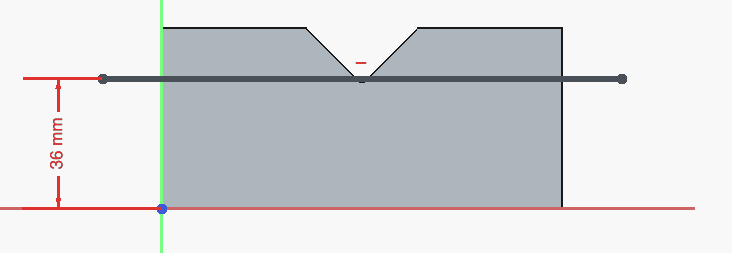

fig 4 traitPremierPli
Ce trait n’a pas besoin d’autres contraintes, il faut juste qu’il déborde des 2 cotés du dessin. Fermez.
On sélectionne la face supérieure de la tôle puis le trait en maintenant appuyée la touche Ctrl (sinon on désélectionne la face.). On ciique sur l’outil de pliage (7e icône plier une tôle).
On va maintenant faire un second pli, perpendiculaire au premier.
On sélectionne la face supérieure de la tôle et on lance un nouveau sketch. On trace un trait vertical comme indiqué sur la figure 5 .

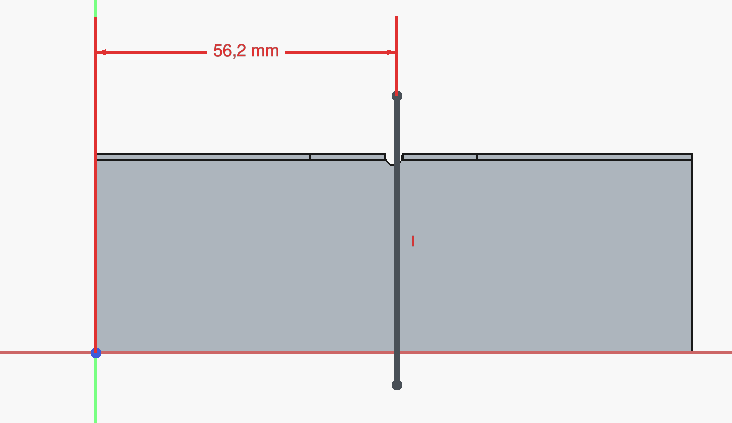

fig 5 traitSecondPli
Attention à la position. Si vous ne placez pas correctement cette ligne vous allez tout bloquer.
On fait ce nouveau pli comme on a fait le premier. En principe, tout doit bien se passer.

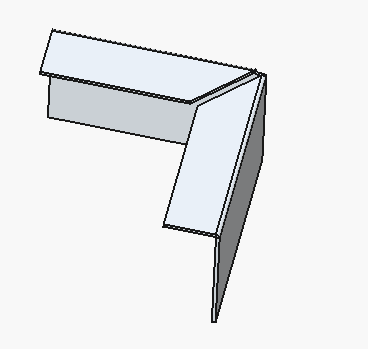

fig 6 pliee2fois
Vous noterez qu’il y a un espace entre les deux bords rabattus. D’après mes essais cet intervalle est absolument nécessaire, mais peut-être qu’on peut le réduire.
Outil prolonger une face
Voilà un outil bien sympathique.
Commencez par faire une simple plaque avec le premier outil, comme vu au début.
Sélectionnez une arrête puis prenez la 5e icône (prolonger une face). Votre plaque se prolonge de la longueur indiquée. Mais l’intérêt principal de cet outil est ailleurs. Voyez les paramètres A et B. Amusez vous à cliquer sur les flèches dans les 2 sens.

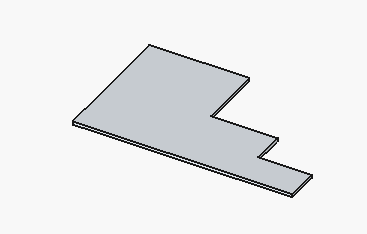

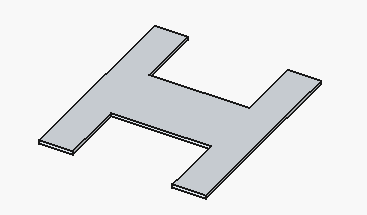

À titre d’exercice faites une plaque avec un profil en H et une autre en escaliers.
Conclusion
Il reste d’autres outils dans cet atelier. Ils sont nettement plus complexes me semble-t-il. Je m’en tiendrai aux plus simples pour cette fois ci.
