Portez vos petits outils à la ceinture
Lorsqu’on travaille sur un escabeau ou une échelle il arrive qu’on aie du mal à gérer ses outils. Je vous propose un petit accessoire qui se porte à la ceinture et qui vous donnera un accès aisé à vos tournevis mais pas seulement.
A -Le porte outils en image

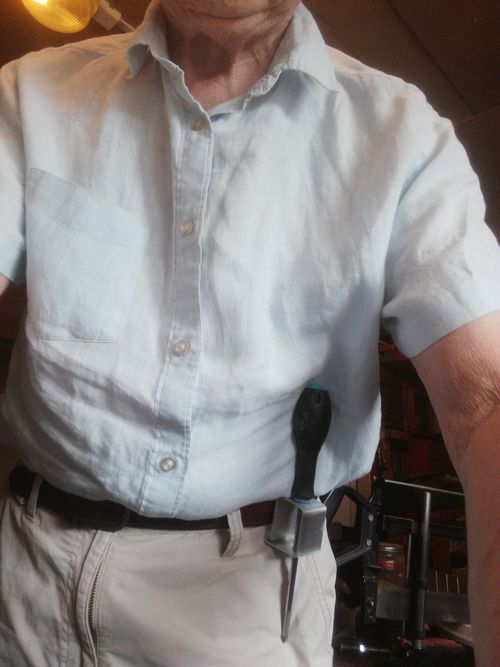

La photo 1 montre le gadget en service.
B -Le matériel
L’accessoire est en une seule pièce. On part d’un bout de profilé plat en alu de 15 à 30mm de large et 20cm de long.
La découpe se fait, par exemple, à la scie à métaux à main. C’est, je trouve le plus pratique.
L’outil de base pour les plis est bien sûr l’étau.
Il vous faut aussi deux pièces auxiliaires pour serrer votre pièce pendant les pliages :
Une barre d’acier de 3cm de large et au moins 3mm d’épaisseur, d’au moins 20 cm de long.
Un bout de tube carré en acier, disons de 2cm de coté et au moins 20cm de long.
Un marteau avec un martyre en bois dur ou un maillet en bois.
Une perceuse à colonne de préférence.
Un foret de 5mm de diamètre et un autre de 7 mm ou plus.
C -Réalisation des pliages
Tracez sur le profilé un trait tout les 4cm.
Le premier pli est tout simple à faire. On introduit 4cm d’alu dans les mors de l’étau. On serre légèrement. On pose une équerre sur les mors pour vérifier la verticalité d’un bord de la pièce. On serre fortement. On plie à la main et on fini au maillet ou au marteau, de préférence en introduisant un martyre (le résultat final sera plus propre).
Le deuxième pli demande de déporter la pièce en dehors de l’étau.
La pièce est prise en sandwich entre les deux pièces d’acier évoquées ci-dessus. Le serrage se fait aux extrémités : d’un coté par l’étau, de l’autre coté par un serre joint, comme le montre la photo suivante.

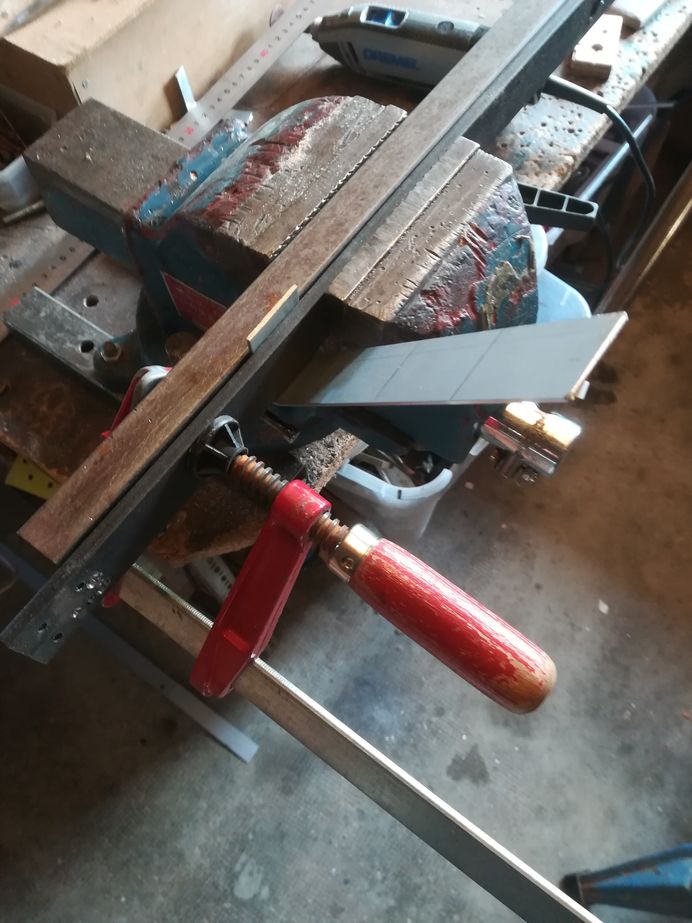

Le 2e pliage est commencé
:

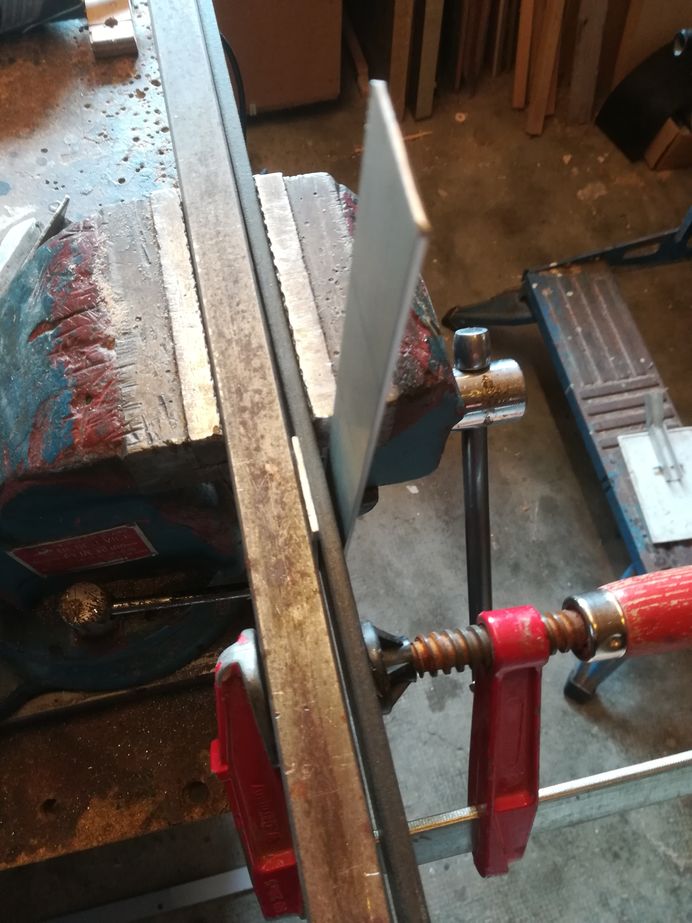

Le deuxième pli est à peu près terminé.

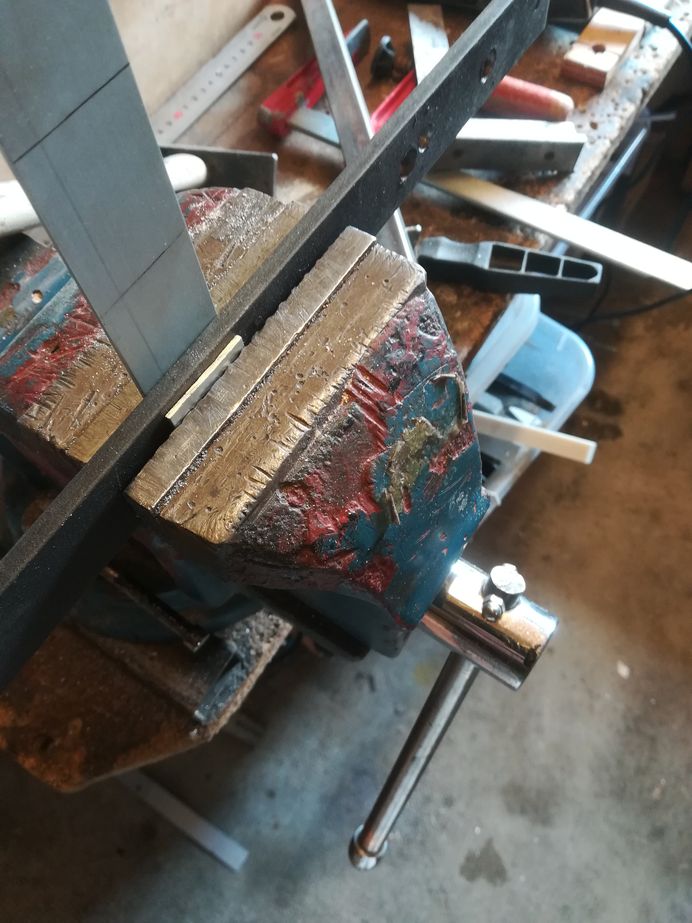

On passe au troisième pli.
On serre simplement dans l’étau et on plie en tirant vers soit.

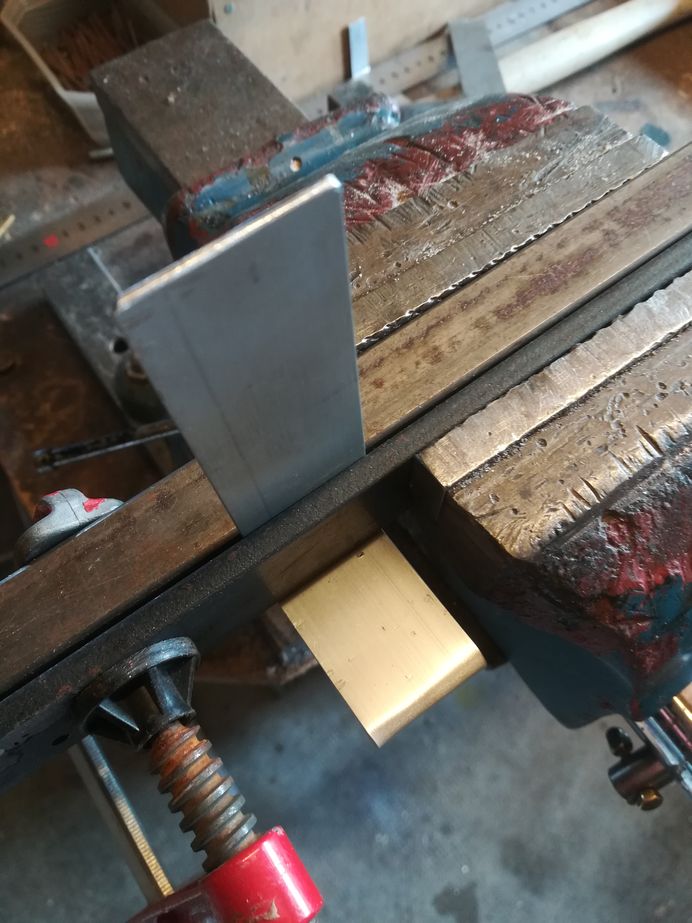

On passe au 4e pli :
On serre encore en dehors de l’étau.
et on plie vers soit

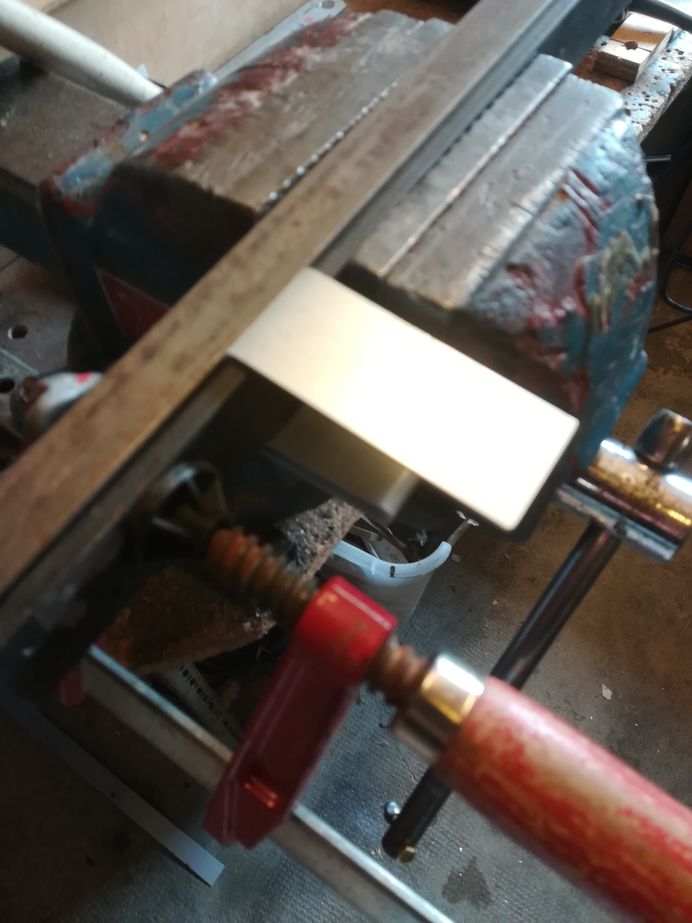

Figure : 4e pli fini
Il reste à faire un dernier pli.

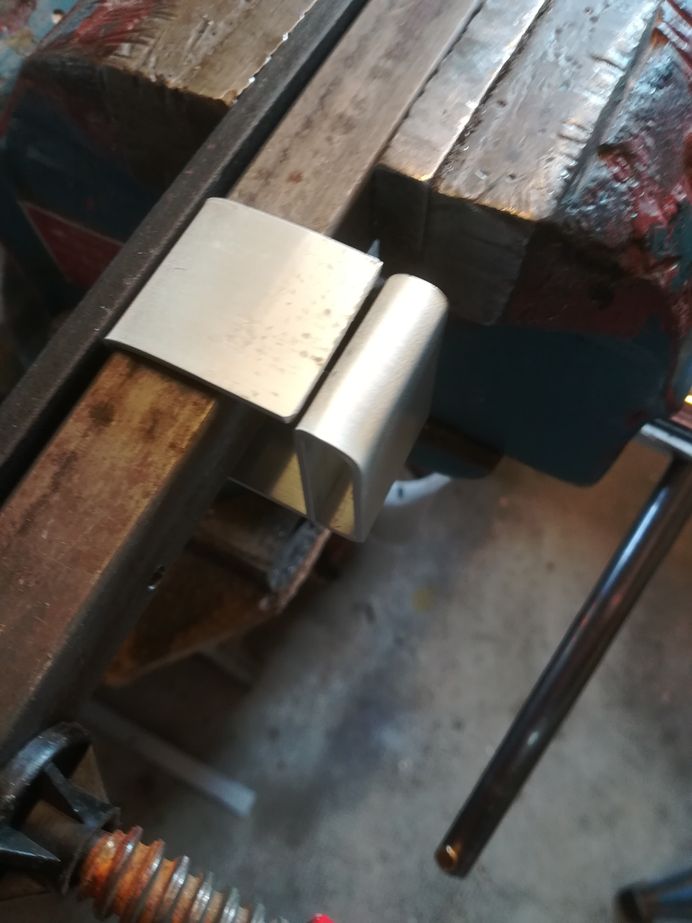

Figure : Le 5e pli a été exécuté
Voici la pièce avec tout ses plis.

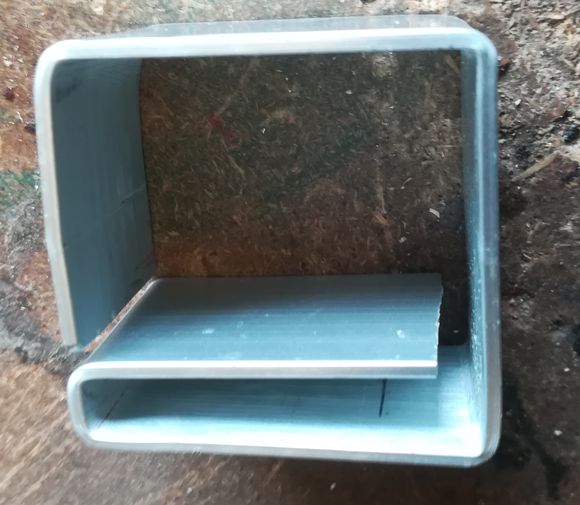

Figure : La pièce presque terminée

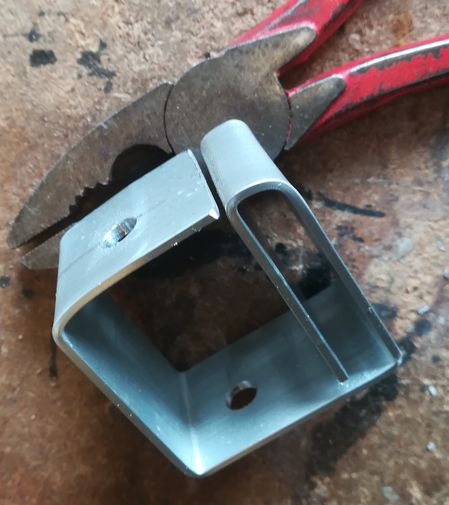

Il reste à percer les 2 trous en vis à vis à la perceuse à colonne. Percer des pré- trous à diamètre 4 ou 5, puis terminez à 7 ou 8. Pensez à tenir la pièce avec une pince ou un étau à main pour éviter les mauvaises surprises.
D -Variantes possibles

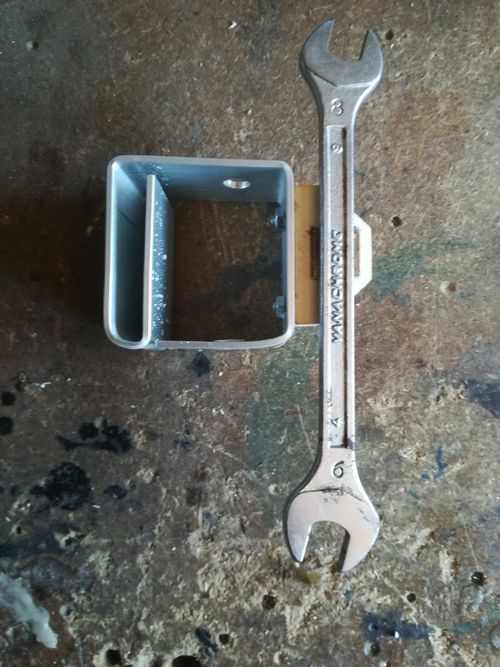

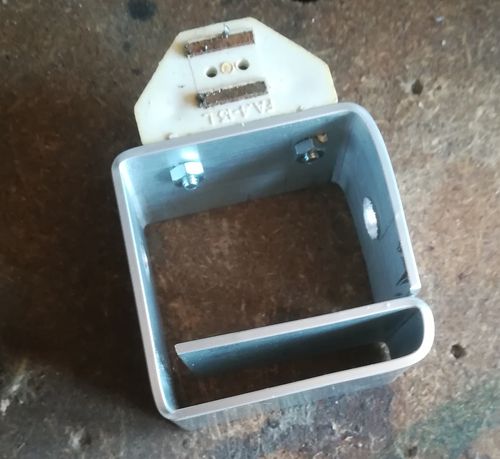

Vous pouvez ajouter un loqueteau magnétique sur la face opposée à la ceinture pour embarquer, en plus du tournevis, la clé à fourche nécessaire pour bloquer les boulons.
Avec des trous beaucoup plus gros, vous pourriez emporter une clé à pipe dans un second exemplaire.
Si vous trouvez que vous portez les tournevis trop près du corps, rien ne vous empèche de changer les dimensions de l’objet.
Attention! ne portez pas d'outils pointus!
Si vous désirez porter un poinçon, par exemple, vous pourriez agrandir les trous au diamètre d'un tube un peu plus long que le poinçon.
Une extrémité du tube doit être scié sur quelques mm suivant 2 diamètres perpendiculaires. Puis les 4 segments sont légèrement pliés vers l'extérieur. Le tube est alors introduit dans les trous par le haut, le coté évasé en haut.
